Especificações Técnicas

Construído em 1973, o navio, originalmente batizado como Moana Wave, pertenceu por muito tempo à Universidade do Hawaí. Posteriormente fora comprado pelo estaleiro Stabbert (Seattle, EUA), onde passou a servir à NOAA (National Oceanic and Atmospheric Administration), agência federal norte-americana para meteorologia, oceanos, atmosfera e clima.

Ao ser adquirido pela Universidade de São Paulo, foi rebatizado para N/Oc. Alpha Crucis, passando por algumas reformas e modernizações, tornando-o no principal instrumento de pesquisa oceanográfica do Brasil.


acrucis 2

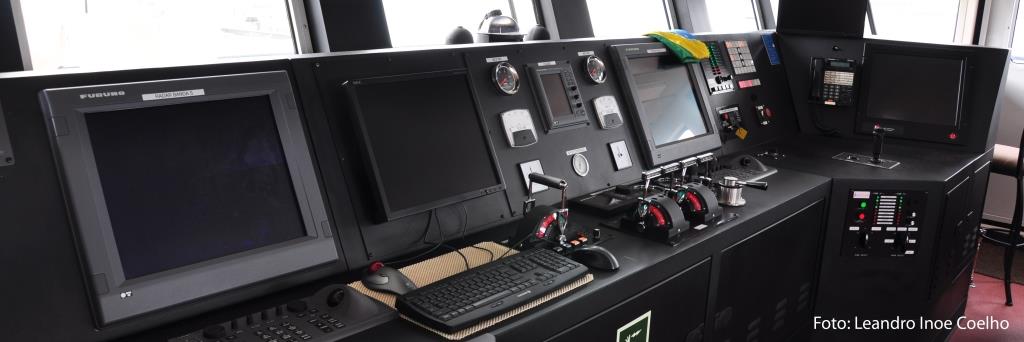

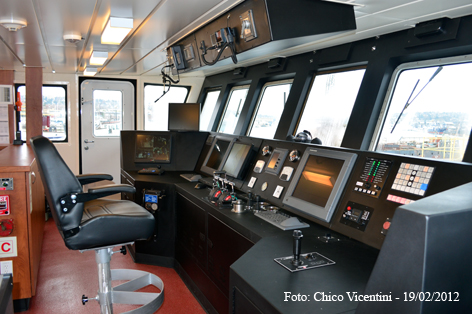

Posto de comando do N/Oc. Alpha Crucis, após a reforma.

Características Gerais

Comprimento total: 63,856 m
Boca moldada: 10,973 m
Deslocamento máximo: 1890,75 t
Calado máximo: 4,05 m
Calado leve: 2,46 m
Casco e estrutura: Aço estrutural
Tripulação: 19 Tripulantes
  21 Pesquisadores
Capacidade de combustível: 510 m3
Autonomia: 70 dias

Normas Atendidas

  • SOLA

CH083

  • MARPOL
  • ISPS Code
  • ISM Audit.
  • NORMAM 01 (DPC) - MB
  • Int. Load Line Convention
  • US Coast Guard Regulation

Máquinas

Motorização principal: 02 motores CATERPILLAR D398 12 cilindros, 850HP, 634,1 MCR
Caixas do passo controlável: 02 Caixas A.M. LIAAEN - Aalesund - Noruega tipo CG/50/450, diâmetro do hélice: 1950 mm, 03 pás, taxa de redução: 3,5:1
Motores auxiliares: 02 motores CATERPILLAR D379 08 cilindros, 450HP
Alternadores sincronos: 02 Alternadores KATO Engeneering Co - USA A232030000, tipo 23203, 400kW, 60Hz, 500 kVA Contínuo, Voltagem 277/480, Amperagem 601,4
Gerador de emergência: 01 Localizado no convés principal, BB, à ré
Motor Diesel Detroit Diesel (General Motors Co), modelo 1045JAB-001
Alternador: IEC - International Eletric Corp., modelo EF4453, 60Hz, 03 fases, 225/450 Volts, 70kW contínuo, kVA: 94, Amps = 240/120
Baterias: 04 Em série = 32 V, para partida do gerador principal - 555 Amps
02 Em série para partida do gerador de emergência - 1750 Amps
01 No convés principal, modelo CG12V100B, 12 Volts - 10 Amps
Bow Thruster: THRUSTMASTER  of Texas Inc, tipo 47TT400-ML, 400HP, motor elétrico trifásico, 60Hz, 460 V, hélice KAPLAN com 1,56 m de diâmetro
Máquina do leme: Sntinel Control Technology
Sistemas de óleos diesel e lubrificante: Purificador de óleo diesel DELAVAL, tipo 55-N
Bomba de transferência (O.D.) VICKING KK124
Bomba de transferência (O.L.) VICKING HL195
Separador óleo/água SEREX 2GPMVGSWBA-1
Bombas de incêndio, lasrtro e SG: Bomba de incêndio principal Gorman-Rupp, Eletr. US Eletric, 25HP
Bomba de incêndio de emergência Gorman-Rupp, Eletr. US Eletric, 25HP
Bomba de lastro principal Peabody Barnes, 30MU Marathon Elect, 10HP
Bomba de lastro de emergência Peabody Barnes, 30MUE-23 Marathon Elect, 10HP

Guindastes e Guinchos

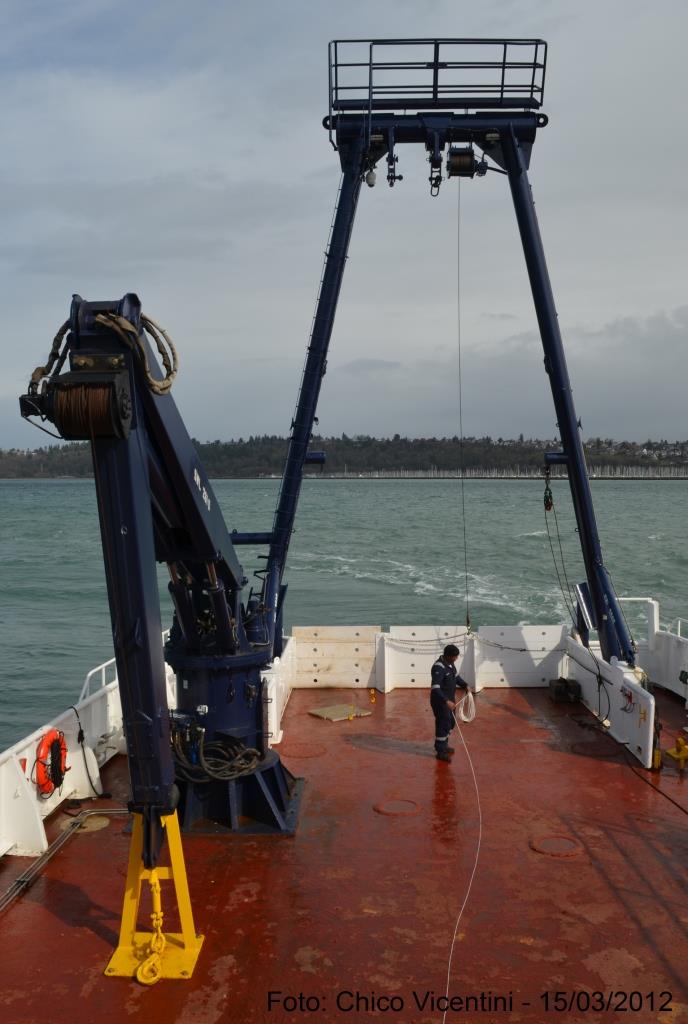

  • Arco de popa rebatível, hdráulico, capacidade máxima 25 t, com guincho na parte superior com carga máxima de 1,3 t - Altura:7,5 m, largura inferior: 5 m, largura superior:

CH080

CH158

  • 02 Guinchos de pesca PSH modelo PVG120 com cabo de aço galvanizado, 6000 m (cada) e 1/2 polegada de diâmetro
  • 01 Guincho para redes PSH modelo PVG120, cabo de aço galvanizado eletromecânico, 1800 m, 08mm de diâmetro

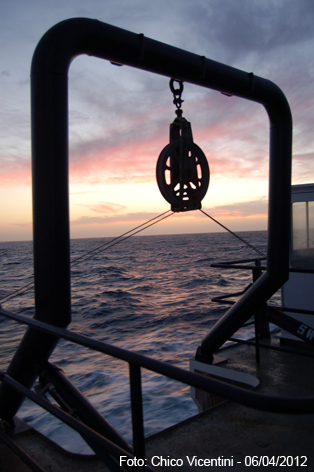

  • Arco de boreste para utilização conjunta com o guincho de dois tambores, rebatível eletronicamente
  • Guincho com 02 tambores PSH modelo PVG32: 01 tambor superior com cabo de aço galvanizado, 2000 m de comprimento e 3/16 polegadas de diâmetro; 01 tambor inferior com cabo de aço galvanizado, eletromecânico, 6000 m de comprimento e 08 mm de diâmetro
  • 02 Cabrestantes horizontais PSH modelo SD-25, para manobras com o arco de popa, localizado no convés principal, movimentos independentes
  • Cabrestante vertical NABRICO 101532 para manobras de atracação na popa
  • Guindaste de boreste para movimentação de carga em toda extensão do convés, comprimento do braço estendido: 12 m, carga máxima de segurança de 1,2 t com braço estendido na posição horizontal
  • Turco bote de resgate NED-Deck Marine SCH Davit 10-4R

Comunicação

  • 02 Rádios VHF de mesa FURUNO
  • 02 Codificadores DSC FURUNO
  • 01 Rádio MF FURUNO
  • 01 Rádio HF FURUNO
  • 02 Unidades de bateria DYNO
  • 01 Receptor NAVTEX FURUNO
  • 01 Receptor EGC FURUNO
  • 01 Receptor CW Telégrafo FURUNO
  • 01 EPIRB Mc MURDO
  • 01 SART - MC MURDO
  • 01 Rádio VHF de mesa SAILOR
  • 03 Rádios portáteisl VHF STANDART/ICON
  • 01 Rádio portátil pilha UNIDEN
  • 02 Rádios portáteis UHF ICON
  • 03 Rádios portáteis VHF/GMDSS SAILOR

Sistema Hidróforo de Água Doce

  • 02 Grupos destiladores LIFESTREAM - 20 m3/dia
  • 02 Bombas de circulação de água doce - EBARA
  • 01 Bomba de alimentação booster pump - LIFESTREAM
  • 02 Aquecedores de água A O Smith e tanque de armazenamento
  • 02 Bombas de circulação de água quente BELL & Gosser
  • 01 Clorinador LMI Milton Roy

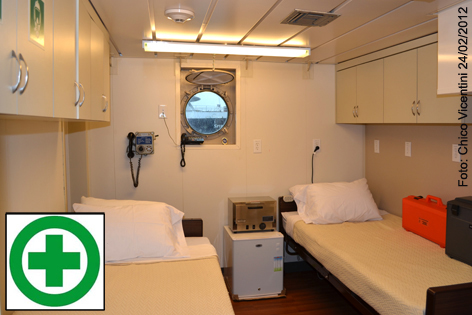

Enfermaria

CH026 2
  • Esterilizador ESTERI DENT modelo 200
  • Freezer SUMMIT modelo FS22L
  • 02 Leitos automáticos MEDLINE MDR107003L
  • Kit de Oxigênio O*TWO modelo LOT24676

Sistema de Sanitização

  • 02 Tanques de armazenamento (21,6 m3 e 20,6 m3)
  • 01 Poceto de Armazenamento 4 m3
  • 02 Bombas sanitárias
  • 02 Bombas de esgoto
  • Bomba de esgoto poceto
  • Bomba de esgoto macerador

Oficina Mecânica e Equipamentos

  • Torno mecânico LOGAN Eng Co modelo 1825
  • Esmeril WILTON Co. modelo 23850
  • Prensa manual WILTON Co.
  • Furadeira de bancada ROCKWELL modelo 15 drill 15-091
  • Máquina de solda MILLER Electric modelo SRH333
  • 02 Compressores para serviços gerais - Quincy 325
  • 02 Bombas de água salgada p/ compressores MARATHON Electric
