Instrumentação Científica

Equipamentos da Rede de Aquisição de Dados:

Perfilador de Corrente ADCP:  RDI de 150kHz
Perfilador de Corrente ADCP: RDI de 75 kHz
Estação Meteorológica Automática:

Coastal Environment System, com sensores de radiação

solar (ondas curtas e ondas longas)

Termossalinógrafo: SEABIRD
Ecossonda Multifeixe: RESON, modelo SEABAT 8160
Perfilador de Subfundo: KNUDSEN, modelo CHIRP 3260
Ecointegrador: SINRAD, modelo EK60 - frequências de 38, 120 e 200 kHz
Ecossonda Científica: SINRAD, modelo EA600 - frequências de 12 e 38 kHz
Ecossonda para redes: MARPORT

Guinchos e Guindastes:

Arco de Popa

Rebatível hidraulicamente.
Capacidade máxima de 25 Ton.
Dotado de guincho na parte superior com carga máxima de segurança de 1,3 Ton.
Medidas aproximadas:
Altura – 7,5 m
Largura inferior – 5 m
Largura superior – 2,5m

arco de popa

Guinchos de Pesca

Dois guinchos com cabo de aço galvanizado, 6.000m de comprimento (cada um) e ½ polegada de diâmetro.

guinchos pesca

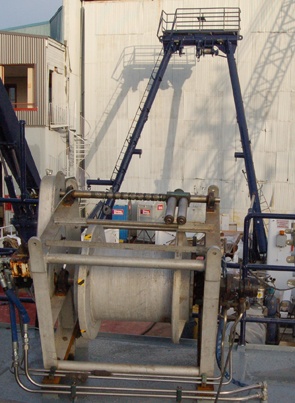

Guincho para Redes

Cabo de aço galvanizado, eletromecânico, com 1.800m de comprimento e 8 mm de diâmetro.

guinchos rede

Arco de Boreste

Para ser utilizado em conjunto com o Guincho de Dois Tambores.
Rebatível hidraulicamente.

arco boreste

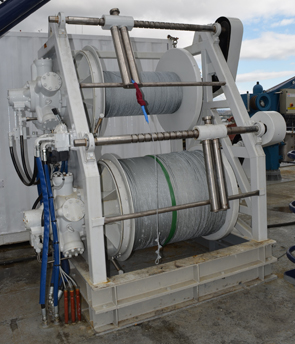

Guincho com dois Tambores

Tambor superior com cabo de aço galvanizado, 2.000m de comprimento e 3/16 polegadas de diâmetro.
Tambor inferior com cabo de aço galvanizado, eletromecânico, 6.000m de comprimento e 8 mm de diâmetro.

guincho 2 tambores

Cabrestantes Horizontais

Para manobras com o Arco de Popa, localizados no convés principal com movimentos independentes.

cabrestantes horizontais

Cabrestante Vertical

Para manobras de atracação na popa.

cabrestante horizontal

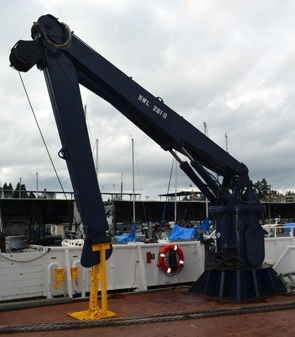

Guindaste de Boreste

Para movimentação de carga em toda extensão do convés.
Comprimento de 12m com o braço totalmente estendido.
Carga máxima de segurança de 1,2Ton com o braço totalmente estendido na posição horizontal (Aprox. 14Ton x m).

guindaste boreste

Fotos: Francisco Vicentini (LIO - IOUSP)
